PROFIBUS-DP 模块
发布日期：2017-06-07 14:43:24 浏览量：
EM 277 PROFIBUS DP模块的技术规范
| 说明 订货号 | EM 277 PROFIBUS-DP 模块 6ES7 277-0AA22-0XA0 |
| 物理特性 | |
| 尺寸（W×H×D） 重量 功率损失（耗散） | 71 x 80 x 62 mm 175 g 2.5W |
| 通信性能 | |
| 节点数 电气接口 隔离（外部信号到PLC逻辑） PROFIBUS-DP/MPI波特率 (自动设置) | 1 port RS - 485 500 VAC( 电气) 9.6, 19.2, 45.45, 93.75, 187.5和500kbps；1, 1.5, 3, 6和12Mbps |
| 协议 | PROFIBUS-DP从站和MPI从站 |
| 电缆长度 | |
| 93.75kbps以下 187.5kbps 500kbps 1－1.5Mbps 3-12Mbps | 1200m 1000m 400m 200m 100m |
| 网络能力 | |

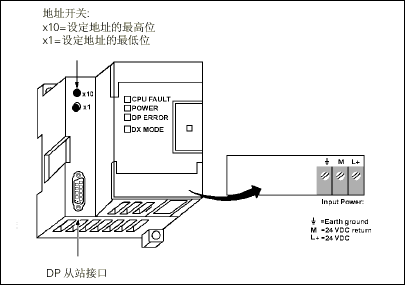

| 站地址设定 每个段最多站数 每个网络最多站数 | 0－99 (由旋转开关设定) 32 126，最大到99个EM 277站 |
| MPI连接 | 总共6个，其中2个预留(1个为PG，1个为OP) |
| 电源损耗 ＋5V DC (从I/O总线) | 150 mA |
| 24V DC输入电源需求 电压范围 最大电流 端口工作电流 端口增加5V，90mA输出 端口增加24V，120mA输出 电源噪声 (<10MHz) 隔离 (输入电源与逻辑电路之间) | 20.4－28.8V DC 30mA 60mA 180mA 峰峰值<1V 500V AC,1分钟 |
| 通讯口上5V DC电源 每个口最大电流 隔离变压器与24V DC 输入和逻辑电路隔离 | 90mA 500V AC，1分钟 |
| 通讯口上24V DC电源 电压范围 每个口最大电流 电流限制 隔离 | 20.4－28.8V DC 120 mA 0.7－2.4 A 非隔离 |
兼容性 EM 277 PROFIBUS-DP从站模块与S7-200 PLC工作的兼容性
| CPU | 订货号 |
| CPU 222，1.10版以上 | 6ES7 212-1AB22-0XB0 |
| 6ES7 212-1BB22-0XB0 | |
| CPU 224，1.10版以上 | 6ES7 214-1AD22-0XB0 |
| 6ES7 214-1BD22-0XB0 | |
| CPU 226，1.00版以上 | 6ES7 216-2AD22-0XB0 |
| 6ES7 216-2BD22-0XB0 | |
| CPU 226XM，1.00版以上 | 6ES7 216-2AF22-0XB0 |
| 6ES7 216-2BF22-0XB0 |
表3 EM 277状态灯
| 灯 | 灭 | 红灯亮 | 红灯闪烁 | 绿灯亮 |
| CPU故障 | 模块完好 | 内部模块故障 | － | － |
| 电源 | 无24V DC电源 | － | － | 24V DC接通 |
| DP错误 | 没有错误 | 处于非数据交换模式 | 参数/组态错误 | － |
| DX模式 | 不处于数据交换模式 | － | － | 处于数据交换模式 |
使用EM 277将S7-200 CPU作为DP从站连接到网络
| 组态特性 |
| 通过EM 277 PROFIBUS-DP扩展从站模块，可将S7-200 CPU连接到PROFIBUS-DP网络。EM 277经过串行I/O总线连接到S7-200 CPU。PROFIBUS网络经过其DP通信端口，连接到EM 277 PROFIBUS-DP模块。这个端口可运行于9600波特和12M波特之间的任何PROFIBUS波特率。（支持的波特率见表A-16）。作为DP从站，EM 277模块接受从主站来的多种不同的I/O配置，向主站发送和接收不同数量的数据。这种特性使用户能修改所传输的数据量，以满足实际应用的需要。 |
| 与许多DP站不同的是，EM 277模块不仅仅是传输I/O数据。EM 277能读写S7-200 CPU中定义的变量数据块。这样，使用户能与主站交换任何类型的数据。首先将数据移到S7-200 CPU中的变量存储器，就可将输入、计数值、定时器值或其它计算值传送到主站。类似地，从主站来的数据存储在S7-200 CPU中的变量存储器内，并可移到其它数据区。EM 277 PROFIBUS-DP模块的DP端口可连接到网络上的一个DP主站上，但仍能作为一个MPI从站与同一网络上如SIMATIC编程器或S7-300/S7-400 CPU等其它主站进行通信。 |
| 图34表示有一个CPU 224和一个EM 277 PROFIBUS-DP模拟的PROFIBUS网络。在种场合，CPU-315-2是DP主站，并且已通过一个带有STEP 7编程软件的SIMATIC编程器进行组态。CPU 224是CPU 315-2所拥有的一个DP从站，ET 200 I/O模块也是CPU 315-2的从站。S7-400 CPU连接到PROFIBUS网络，并且藉助于S7-400 CPU用户程序中的XGET指令，可从CPU 224读取数据。 |
