SINAMICS V20 基本型变频器

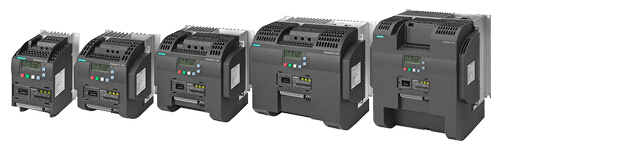

SINAMICS V20 变频器，底座尺寸 FSA、FSB、FSC、FSD 和 FSE
SINAMICS V20 - 经济、可靠和易于使用的变频器，适合普通应用
今天，由于机器设备制造领域中的应用日益增多，需要提供具体的自动化与驱动解决方案，以便无需满足太高相关要求就能将简单运动序列实现自动化。
SINAMICS V20 是西门子提供的具有基本性能的紧凑性变频器，可针对此类应用提供简单且经济有效的驱动解决方案。 SINAMICS V20 调试迅速，易于操作，坚固耐用且经济高效，从而在同类产品中独树一帜。
该款变频器有五种尺寸可供选择，输出功率覆盖 0.12 kW ~ 30 kW。
将成本降到最低
组态、调试和运行成本必须保持在尽可能低的水平。 使用 SINAMICS V20，您可以实现想要的目标。 为提高能效，该变频器采用了一种控制技术，用来通过自动磁通降低来取得最佳能效。 不仅如此，它还可显示实际电能消耗量，并具有其它集成节能功能。 这样就能够大幅削减能耗。
选型与订货数据
| 额定功率1) | 输出电流 IH 2) | 风机 | 机座号 | SINAMICS V20 不带集成网侧滤波器 | SINAMICS V20 带 Category C2 集成网侧滤波器3) | |
|---|---|---|---|---|---|---|
| kW | [hp] | A | 订货号 | 订货号 | ||
| 230 V 1 AC | ||||||
| 0.12 | 0.16 | 0.9 | – | FSA | 6SL3210-5BB11-2UV0 | 6SL3210-5BB11-2AV0 |
| 0.25 | 0.33 | 1.7 | – | FSA | 6SL3210-5BB12-5UV0 | 6SL3210-5BB12-5AV0 |
| 0.37 | 0.5 | 2.3 | – | FSA | 6SL3210-5BB13-7UV0 | 6SL3210-5BB13-7AV0 |
| 0.55 | 0.75 | 3.2 | – | FSA | > 6SL3210-5BB15-5UV0 | 6SL3210-5BB15-5AV0 |
| 0.75 | 0.75 | 3.9 | – | FSA | 6SL3210-5BB17-5UV0 | 6SL3210-5BB17-5AV0 |
| 0.75 | 1.0 | 4.2 | 1 | FSA | 6SL3210-5BB18-0UV0 | 6SL3210-5BB18-0AV0 |
| 1.1 | 1.5 | 6 | 1 | FSB | 6SL3210-5BB21-1UV0 | 6SL3210-5BB21-1AV0 |
| 1.5 | 2.0 | 7.8 | 1 | FSB | 6SL3210-5BB21-5UV0 | 6SL3210-5BB21-5AV0 |
| 2.2 | 3.0 | 11 | 1 | FSC | 6SL3210-5BB22-2UV0 | 6SL3210-5BB22-2AV0 |
| 3.0 | 4.0 | 13.6 | 1 | FSC | 6SL3210-5BB23-0UV0 | 6SL3210-5BB23-0AV0 |
1) 230 V 1 AC 设备的额定功率取决于输出电流 IH。输出电流 IH 取决于高过载 (HO) 时的负载持续率： 150 % IH 60 s, 循环时间 300 s。
2)输出电流 IH 基于高过载 (HO) 的占空比。 150 % IH 60 s, 循环时间 300 s。
3) 适用于 FSA 的电机屏蔽电缆（最长 10 m）和适用于 FSB 至 FSC 的电缆（最长 25 m）。为了在使用 FSA 时也能使用 25 m 电机屏蔽电缆，必须使用带外部网侧滤波器的无滤波变频器。
400 V 3 AC
| 0.37 | 0.5 | 1.3/1.3 | 0.37 | 0.5 | 1.3/1.3 | – | FSA | 6SL3210-5BE13-7UV0 | 6SL3210-5BE13-7CV0 |
| 0.55 | 0.75 | 1.7/1.7 | 0.55 | 0.75 | 1.7/1.7 | – | FSA | 6SL3210-5BE15-5UV0 | 6SL3210-5BE15-5CV0 |
| 0.75 | 1.0 | 2.2/2.2 | 0.75 | 1.0 | 2.2/2.2 | – | FSA | 6SL3210-5BE17-5UV0 | 6SL3210-5BE17-5CV0 |
| 1.1 | 1.5 | 3.1/3.1 | 1.1 | 1.5 | 3.1/3.1 | 1 | FSA | 6SL3210-5BE21-1UV0 | 6SL3210-5BE21-1CV0 |
| 1.5 | 2.0 | 4.1/4.1 | 1.5 | 2.0 | 4.1/4.1 | 1 | FSA | 6SL3210-5BE21-5UV0 | 6SL3210-5BE21-5CV0 |
| 2.2 | 3.0 | 5.6/4.8 | 2.2 | 3.0 | 5.6/4.8 | 1 | FSA | 6SL3210-5BE22-2UV0 | 6SL3210-5BE22-2CV0 |
| 3.0 | 4.0 | 7.3/7.3 | 3.0 | 4.0 | 7.3/7.3 | 1 | FSB | 6SL3210-5BE23-0UV0 | 6SL3210-5BE23-0CV0 |
| 4.0 | 5.0 | 8.8/8.24 | 4.0 | 5.0 | 8.8/8.24 | 1 | FSB | 6SL3210-5BE24-0UV0 | 6SL3210-5BE24-0CV0 |
| 5.5 | 7.5 | 12.5/11 | 5.5 | 7.5 | 12.5/11 | 1 | FSC | 6SL3210-5BE25-5UV0 | 6SL3210-5BE25-5CV0 |
| 7.5 | 10 | 16.5/16.5 | 7.5 | 10 | 16.5/16.5 | 2 | FSD | 6SL3210-5BE27-5UV0 | 6SL3210-5BE27-5CV0 |
| 11.0 | 15 | 25/21 | 11.0 | 15 | 25/21 | 2 | FSD | 6SL3210-5BE31-1UV0 | 6SL3210-5BE31-1CV0 |
| 15.0 | 20 | 31/31 | 15.0 | 20 | 31/31 | 2 | FSD | 6SL3210-5BE31-5UV0 | 6SL3210-5BE31-5CV0 |
| 22 | 30 | 45/40 | 18.5 | 25 | 38/34 | 2 | FSE | 6SL3210-5BE31-8UV0 | 6SL3210-5BE31-8CV0 |
| 30 | 40 | 60/52 | 22 | 30 | 45/40 | 2 | FSE | 6SL3210-5BE32-2UV0 | 6SL3210-5BE32-2CV0 |
1) 400 V 3 AC 设备的额定功率取决于输出电流 IL。输出电流 IL 基于低过载 (LO) 时的负载持续率： 110 % IL 60 s, 循环时间 300 s。
2)输出电流 IL 基于低过载 (LO) 时的负载持续率。 110 % IL 60 s, 循环时间 300 s。
3)输出电流 IH 基于高过载 (HO) 的占空比。 150 % IH 60 s, 循环时间 300 s。
4) 适用于 FSA 的电机屏蔽电缆（最长 10 m）和适用于 FSB 至 FSE 的电缆（最长 25 m）。为了在使用 FSA 时也能取得Category C2 或使用 25 m 电机屏蔽电缆，必须使用带外部进线滤波器的无滤波功能变频器。
详细产品信息请访问：https://mall.industry.siemens.com/mall/zh/cn/Catalog/Products/10167910?tree=CatalogTree
