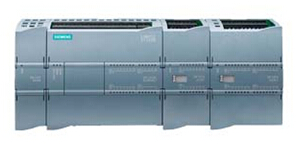

中央处理单元

发布日期：2017-12-27 10:25:42　　浏览量：

Overview

·5 个控制器，具有不同类型的分级性能

·紧凑型控制器，带有集成电源，可作为宽范围交流或直流电源

·具有不同的性能等级，满足不同的应用领域

功能	CPU 1211C	CPU 1212C	CPU 1214C	CPU 1215C	CPU 1217C
型号	DC/DC/DC、AC/DC/继电器、DC/DC/继电器
工作存储器，集成式	30 KB	50 KB	75 KB	100 KB	125 KB
装载存储器，集成式	1 MB	1 MB	4 MB	4 MB	4 MB
存储卡	SIMATIC 存储卡（可选）
数字量输入/输出，集成式	6/4	8/6	14/10	14/10	14/10
集成的模拟量输入	2	2	2	2	2
集成的模拟量输出	0	0	0	2	2
过程映像	1024 个字节输入/1024 个字节输出
通过信号板进行扩展	最多 1 个	最多 1 个	最多 1 个	最多 1 个	最多 1 个
通过信号模块进行扩展	-	最多 2 个	最多 8 个	最多 8 个	最多 8 个

Area of application

·CPU 1211C:

智能紧凑型解决方案。

·CPU 1212C:

卓越的紧凑型解决方案。

·CPU 1214C:

高性能的紧凑型 CPU。

·CPU 1215C:

高性能的紧凑型 CPU，带 2 个端口。

Design

机械特点

·水平或垂直安装在 DIN 导轨上或使用集成的钻孔（不是水平的）直接安装在控制柜中

·接线盒，用于所有 CPU 和相关组件的独立接线

More information

手册

要下载相关的信息资料，请访问网站：

http://www.siemens.com/simatic/printmaterial

详细产品信息请访问：

https://mall.industry.siemens.com/mall/zh/cn/Catalog/Products/10045648?tree=CatalogTree
