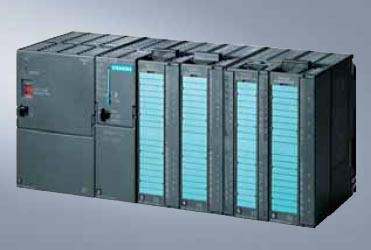

S7-300/300C系列 CPU单元
S7-300
●模块化微型PLC 系统,满足中、小规模的性能要求
●各种性能的模块可以非常好地满足和适应自动化控制任务
●简单实用的分布式结构和多界面网络能力,使得应用十分灵活
●方便用户和简易的无风扇设计
●当控制任务增加时,可自由扩展
●大量的集成功能使它功能非常强劲
SIPLUS S7-300
●用于恶劣环境条件下的PLC
●扩展温度范围从-25°C 到+70°C
●适用于特殊的环境( 污染空气中使用)
●允许短时冷凝以及短时机械负载的增加
●S7-300 采用经过认证的PLC 技术
●易于操作、编程、维护和服务
●特别适用于汽车工业、环境技术、采矿、化工厂、生产技术以及食品加工等领域
●低成本的解决方案
S7-300
紧凑型CPU |
CPU 312C |
CPU 313C |
CPU 313C-2 PtP |
CPU 313C-2 DP |
CPU 314C-2 PtP |
CPU 314C-2 DP |
标准型CPU |
CPU 312 |
CPU 314 |
CPU 315-2 DP |
CPU 315-2 PN/DP |
CPU 317-2 DP |
CPU 317-2 PN/DP |
CPU 319-3 PN/DP |
Technology CPU |
IM 174 |
SIMATIC S7-Technology Software |
CPU 315T-2 DP |
CPU 317T-2 DP |
故障安全型CPU |
CPU 315F-2 DP |
CPU 315F-2 PN/DP |
CPU 317F-2 DP |
CPU 317F-2 PN/DP |
SIPLUS S7-300:
(环境温度范围-25- +70°C;允许安装和运行于有害的气体环境;有电子成分涂层)
SIPLUS 紧凑型CPU |
SIPLUS CPU 312C |
SIPLUS CPU 313C |
SIPLUS CPU 313C-2 DP |
SIPLUS CPU 314C-2 DP |
SIPLUS 标准型CPU |
SIPLUS CPU 314 |
SIPLUS CPU 315-2DP |
SIPLUS CPU 315-2PN/DP |
SIPLUS CPU317-2PN/DP |
SIPLUS 故障安全型CPU |
SIPLUS S7-300 CPU 315F-2DP |
SIPLUS S7-300 CPU 317F-2DP |
以下CPU 运行均需要微存储卡
CPU 312 | ●适用于全集成自动化(TIA) 的基本型CPU ●适用于中等处理速度要求的小规模应用 |
CPU 312C | ●带集成数字量输入和输出的紧凑型CPU ●适用于对处理能力有较高要求的小型应用 ●带有与过程相关的功能 |
CPU 313C | ●带集成数字量和模拟量输入/ 输出的紧凑型CPU ●满足对处理能力和响应时间要求较高的场合 ●带有与过程相关的功能 |
CPU 313C-2 PtP | ●带集成数字量输入/ 输出和一个RS 422/485 串口的紧凑型CPU ●满足处理量大、响应时间高的场合 ●带有与过程相关的功能 |
CPU 313C-2 DP | ●带集成数字量输入/ 输出和PROFIBUS DP 主站/ 从站接口的紧凑型CPU ●带有与过程相关的功能 ●可以完成具有特殊功能的任务 ●可以连接单独的I/O 设备 |
CPU 314 | ●适用于中等程序处理量的应用 ●对二进制和浮点数运算具有较高的处理能力 |
CPU 314C-2 PtP | ●带集成数字量和模拟量I/O和一个RS 422/485串口的紧凑型CPU ●满足对处理能力和响应时间要求较高的带有与过程相关的功能 |
CPU 314C-2 DP | ●带集成数字量和模拟量I/O 以及PROFIBUS DP 主站/ 从站接口 的紧凑型CPU ●带有与过程相关的功能 ●可以完成具有特殊功能的任务 ●可以连接单独的I/O 设备 |
CPU 315-2 DP | ●具有中、大规模的程序存储容量和数据结构,如果需要,可以供SIMATIC 功能工具使用 ●对二进制和浮点数运算具有较高的处理能力 ●PROFIBUS DP 主站/ 从站接口 ●可用于大规模的I/O 配置 ●可用于建立分布式I/O 结构 |
CPU 315-2 PN/DP | ●具有中等规模的程序存储容量和程序框架 ●对二进制和浮点数运算具有较高的处理能力 ●与集中式I/O 和分布式I/O 一起使用,可用作生产线上的中央控制器 ●集成的PROFINET 接口 ●组合了MPI/PROFIBUS DP- 主/ 从接口 ●在PROFINET 上实现基于组件的自动化 ●PROFINET代理,用于基于组件的自动化(CBA)中的PROFIBUS DP 智能设备 ●PROFINET I/O 控制器,用于在PROFINET 上运行分布式I/O |
CPU 317-2 DP | ●具有大容量程序存储器,可用于要求很高的应用 ●能满足标准机床、特殊机床以及车间应用的多任务自动化系统 ●与集中式I/O 和分布式I/O 一起,可用作生产线上的中央控制器 ●对二进制和浮点数运算具有较高的处理能力 ●PROFIBUS DP 主站/ 从站接口 ●可用于大规模的I/O 配置 ●可用于建立分布式I/O 结构 ●可以选用SIMATIC 工程工具 ●在基于组件的自动化中实现分布式智能系统 |
CPU 317-2 PN/DP | ●具有大容量程序存储器,可用于要求很高的应用 ●在PROFINET 上实现基于组件的自动化中实现分布式智能系统 ●PROFINET 代理,用于基于部件的自动(CBA)中的 PROFIBUS DP 智能设备 ●PROFINET I/O 控制器,用于在PROFINET 上运行分布式I/O ●能满足标准机床、特殊机床以及车间应用的多任务自动化系统 ●与集中式I/O 和分布式I/O 一起,可用作生产线上的中央控制器 ●可用于大规模的I/O 配置 ●可用于建立分布式I/O 结构 ●对二进制和浮点数运算具有较高的处理能力 ●组合了MPI/PROFIBUS DP 主/ 从接口 ●可以选用SIMATIC 工程工具 |
CPU 319-3 PN/DP | ●具有智能技术/运动控制功能的SIMATIC CPU ●新的S7-300 标准型CPU 319-3 PN/DP 开始接受订单 ●CPU319-3 PN/DP 拓展了SIMATIC S7-300 CPU系列的产品线,是S7-300 系列性能最高的 CPU ●319-3 PN/DP 集成了3 个通讯接口 ●1 个 MPI/PROFIBUS DP 的共用接口 ●1 个纯 PROFIBUS DP 接口 ●1 个 PROFINET 接口 ●除了具有高性能,该CPU 还提供了以下新功能:PROFIBUS 接口的时钟同步,可连接256 个I/O 设备, 扩展开放通讯 |
CPU 315F-2 DP | ●可组态为一个故障安全型自动化系统,可满足安全运行的需要 ●基于 SIMATIC CPU 315-2 DP ●带2 个接口(1x MPI, 1x DP/MPI) ●安全性满足 SIL 3(IEC 61508)、AK6(DIN V 19250)和Cat. 4(EN 954-1) ●不需要对安全相关I/O 进行额外接线 ●使用带有PROFISAFE 协议的PROFIBUS DP 可实现与安全相关的通讯 ●可以与故障安全型ET200S PROFISAFE I/O 模块进行分布式连接;可以与故障安全型 ET200M I/O 模块进行集中式和分布式连接 ●标准模块的集中式和分布式使用,可满足于故障安全无关的应用 |
CPU 315F-2 PN/DP | ●可组态为一个故障安全型自动化系统,以提高安全运行的需要 ●安全性满足 SIL 3 (IEC 61508)和Cat. 4 (EN 954-1) ●可通过集成的PROFINET接口(PROFIsafe) 和/ 或集成的PROFIBUS DP 接口(PROFIsafe) 连接分布式站中的故障安全 I/O 模块 ●可以与ET 200M 的故障安全型I/O 模块进行集中式连接;标准模块的集中式和分布式使用,可满足于故障安全无关的应用 ●在PROFINET 上实现基于组件的自动化 ●PROFINET 代理,用于基于部件的自动化(CBA)中的 PROFIBUS DP 智能设备 |
CPU 317F-2 DP | ●可以组态为一个故障安全型自动化系统,可满足安全运行的需要 ●安全性满足 SIL 3(IEC 61508)、AK6(DIN V 19250)和Cat. 4(EN 954-1) ●不需要对故障安全I/O 进行额外接线 ●1 个 PROFIBUS DP 主/ 从接口和1 个DP 主/ 从/MPI 接口 ●两个接口可用于集成故障安全模块 ●故障安全ET200S PROFIsafe I/O 模块可以进行分布式连接 ●可以与故障安全型 ET200M I/O 模块进行集中式和分布式连接 ●标准模块的集中式和分布式使用,可满足于故障安全无关的应用 |
CPU 317F-2 PN/DP | ●故障安全型CPU,具有大容量程序存储器和程序框架 ●可组态为一个故障安全型自动化系统,以提高安全运行的需要 ●安全性满足 SIL 3 (IEC 61508)和Cat. 4 (EN 954-1) ●可通过集成的PROFINET接口(PROFIsafe) 和/ 或集成的PROFIBUS DP 接口(PROFIsafe) ●连接分布式站中的故障安全 I/O 模块 ●可以与ET 200M 的故障安全型I/O 模块进行集中式连接;标准模块的集中式和分布式使用,可满足于故障安全无关的应用 ●在PROFINET 上实现基于组件的自动化 ●PROFINET 代理,用于基于部件的自动化(CBA)中的 PROFIBUS DP 智能设备 |
CPU 315T-2 DP | ●具有智能技术/ 运动控制功能的SIMATIC CPU ●具有标准CPU 315-2 DP 的全部功能 ●能满足系列化机床、特殊机床以及车间应用的多任务自动化系统 ●最佳用于同步运动顺序,例如与虚拟/ 实际主设备的耦合、电子减速箱、凸轮盘或印刷点修正 ●与集中式I/O 和分布式I/O 一起,可用作生产线上的中央控制器 ●带有内只I/O,可实现快速技术功能( 例如凸轮切换,参考点检测) ●PROFIBUS DP(DRIVE) 接口,用来实现驱动部件的等时连接 ●控制任务和运动控制任务使用相同的S7 应用程序( 无需其它编程语言就可以实现运动控制) ●需要“S7 Technology”软件包 |
CPU 317T-2 DP | ●具有智能技术/ 运动控制功能的SIMATIC CPU ●具有标准CPU 317-2 DP 的全部功能 ●能满足系列化机床、特殊机床以及车间应用的多任务自动化系统 ●最佳用于同步运动顺序,例如与虚拟/ 实际主设备的耦合、电子减速箱、凸轮盘或印刷点修正 ●与集中式I/O 和分布式I/O 一起,可用作生产线上的中央控制器 ●在PROFIBUS DP 上实现基于组件的自动化中实现分布式智能系统 ●带有本机I/O,可实现快速技术功能( 例如凸轮切换,参考点检测) ●PROFIBUS DP(DRIVE) 接口,用来实现驱动部件的等时连接 ●控制任务和运动控制任务使用相同的S7 应用程序( 无需其它编程语言就可以实现运动控制) ●需要“S7 Technology”软件包 |
SIPLUS CPU 312C | ●带集成数字量输入和输出的紧凑型CPU ●适用于对处理能力有较高要求的小型应用 ●带有与过程相关的功能 |
SIPLUS CPU 314 | ●适用于中等程序处理量的应用 ●对二进制和浮点数运算具有较高的处理能力 |
SIPLUS CPU 313C | ●带集成数字量和模拟量输入/ 输出的紧凑型CPU ●满足处理量大、响应时间快的场合 ●带有与过程相关的功能 |
SIPLUS CPU 315-2DP | ●具有中、大规模的程序存储容量和数据结构,如果需要可以供SIMATIC 功能工具使用 ●对二进制和浮点数运算具有较高的处理能力 ●PROFIBUS DP 主站/ 从站接口 ●可用于大规模的I/O 配置 ●可用于建立分布式I/O |
