应用 | G120XA系列变频器的快速使用（一）
本期，我们将为大家介绍在第一次使用西门子变频器时，如何进行配件组装，回路搭建及参数设置等步骤的操作。
以下，我们以西门子G120XA系列的变频器为例，为大家拆解演示。
端子启动，电位器调速
1、配件组装
2、主回路搭建

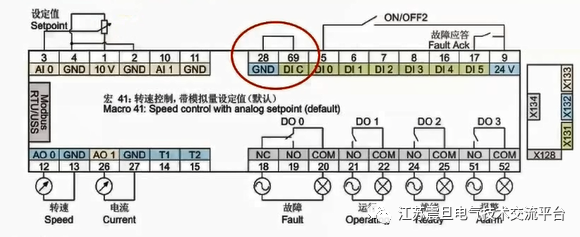

3、控制回路搭建
➢ 启停控制：电机的启停通过数字量输入 DI0 控制,DI0 信号断开时电机自由停车。
➢ 速度调节：通过模拟量输入 AI0 信号控制, AI0 默认为 0~10V 信号。
4、参数设置
如果模拟量信号需要0-20MA的信号，需要调整P0756[0]以及P0759[0]参数：
参数号 | 设定值 | 说明 | 单位 |
P0015 | 41 | 宏设定 | |
P0756[0] | 0 | 模拟量输入 AI0：类型电压0-10V | (电压/电流可选） |
P0757[0] | 0.0 | 模拟量输入 AI0：标定 X1 值 （默认即可） | V/MA |
P0758[0] | 0.0 | 模拟量输入 AI0：标定 Y1 值 （默认即可） | % |
P0759[0] | 10 | 模拟量输入 AI0：标定 X2 值（默认即可） | V/MA |
P0760[0] | 100 | 模拟量输入 AI0：标定 Y2 值（默认即可） | % |
P1120[0] | 10 | 加速时间(看实际工况设定） | 秒 |
P1121[0] | 10 | 减速时间（看实际工况设定） | 秒 |
以上参数设置好后，有的小伙伴儿可能会遇到变频器还是无法正常运行的现象，
看似很简单的操作，却往往容易“踩雷”，原因通常如下，可以逐一排查一下：
①参数设置原因：P10=0（调试参数处于就绪状态）
②接线原因：28与69需要短接（使用的内部24V）（参考上图红圈标记即可）
③没有对电机进行优化或者没接电机需要修改以下参数
参数号 | 设定值 | 说明 |
P0096 | 0 | Expert （应用级 / 应用级） |
P1300 | 0 | 具有线性特性的 V/f 控制（开环/闭环运行方式） |
P1900 | 0 | 不做优化（电机数据检测） |
P1910 | 0 | 禁用（电机数据检测选择） |
恢复出厂设置及参数保存

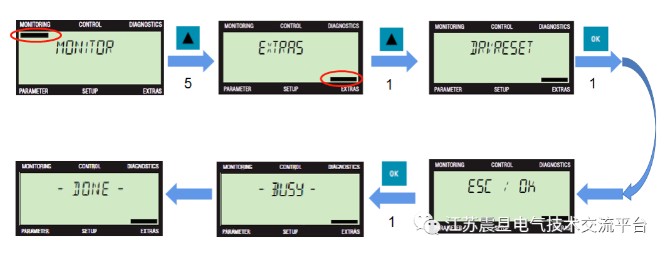

1、恢复出厂设置

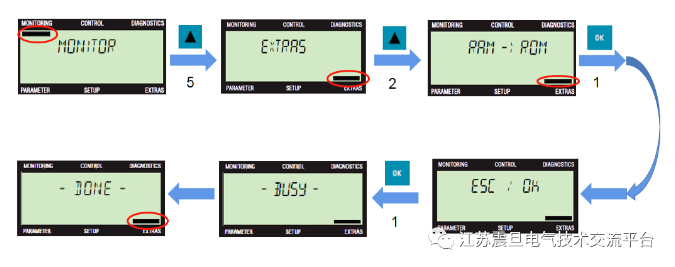

2、保存参数
